УПРАВЛЕНИЕ СУШИЛЬНОЙ КАМЕРОЙ
ПРОГРАММА "ГЕЛИОС"








Выпуск микропроцессорных блоков, предназначенных для автоматизации управления сушильными камерами древесины с программным обеспечением " Гелиос " был начат нашим предприятием в 2003 году. С тех пор проделана огромная работа по адаптации систем управления специфичным требованиям деревообрабатывающих предприятий различной специализации и производительности. Накоплено много опытных данных и на базе этого были оптимизированы алгоритмы управления сушкой древесины.

Созданы более 30 электронных приборов, начиная от анализаторов параметров электрической сети и кончая высокотехнологичными микропроцессорными блоками управления, которые позволяют организовать технологический процесс сушки древесины любому деровообрабатывающему предприятию. Все наши разработки и выпускаемую продукцию мы представляем Вам на соответствующих страницах нашего сайта.







На предприятии проходят испытания приборы и модульные системы нового поколения, соответствующие требованиям современным информационным коммуникаций.

Но мы должны отметить, что наши микропроцессорные блоки управления МБУ-010 и МБУ-011 на сегодняшний день надежно работают и обеспечивают сушку древесины более чем в 500 лесосушильных камерах. Деревообработчики имея положительный опыт эксплуатации и обслуживания наших приборов не спешат от них отказываться и в случае расширения и реконструкции осознанно приобретают хорошо зарекомендовавшие себя своей надежностью микропроцессорные блоки этого поколения.







Аппаратно-программная реализация построения технологического процесса сушки древесины осуществляется на базе широкой номенклатуры специализированных электронных изделий, производимых нашим предприятием. Программа "Гелиос" позволяет подключать к компьютеру микропроцессорные блоки управления серий МБУ-010 и МБУ-011.



Краткие характеристики аппаратно-программного комплекта
управления сушильной камерой древесины в автоматическом
режиме МБУ-010 (1 точка контроля температуры и влажности)
МБУ-010Д (2 точка контроля температуры и влажности)

Комплект позволяет снимать данные температуры и влажности сушильного агента камеры в одном или двух точках сушильной камеры. Данные снимаются: температуры - датчиком ТСН - 50М, влажности - интегральным датчиком IWW - 02. Влажность древесины снимается игольчатыми датчиками в 6-и точках камеры. Комплект позволяет осуществлять контроль температуры теплоносителя на входе и выходе узла регулировки подачи теплоносителя. Связь с компьютером, смартфонами обеспечивает программа "Гелиос".

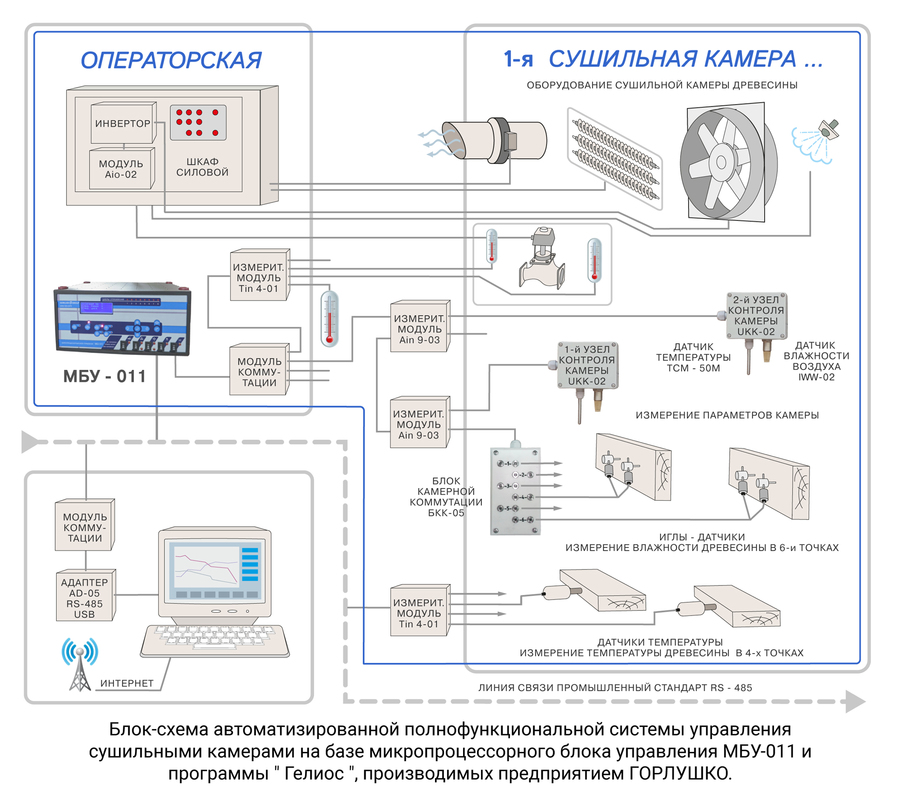

Краткие характеристики аппаратно-программного комплекта
управления сушильной камерой древесины в автоматическом
режиме МБУ-011

Получение данных параметров камеры и влажности древесины производится через выносные модули:
- модуль Ain 9-03 измеряет температуру и влажность сушильного агента. Интегральный датчик влажности воздуха;
- модуль Tin 4-01 измерение температуры по 4-м каналам;
- модуль Aio-02 осуществляет управление инверторным источником питания.

Связь всех модулей с внешними устройствами осуществляется по каналу RS-485. Две точки контроля температуры и влажности сушильного агента. Влажность древесины снимается игольчатыми датчиками в 6-и точках камеры. Комплект позволяет осуществлять контроль температуры теплоносителя на входе и выходе узла регулировки подачи теплоносителя. Связь с компьютером, смартфонами обеспечивает программа "Гелиос".





ПРОГРАММА "ГЕЛИОС"


Программа "Гелиос":
- позволяет осуществлять сушку древесины полностью в автоматическом цикле посредством подключения к компьютеру производимых нами блоков автоматического управления сушильной камерой серии МБУ-010, МБУ-011 и измерительных модулей Ain 9-03,Tin 4-01, Aio-02 (измеряют температуру и влажность воздуха, влажность древесины, температура древесины, теплоносителя, температуру воздуха за пределами камеры, управляют инверторными источниками питания) ;
- позволяет подключить на одно рабочее место оператора любое количество камер на удалении до нескольких километров);
- оптимизирует и делает комфортными действия персонала при управлении сушкой древесины. Необходимо пояснить, что микропроцессорные блоки автономно и полнофункционально обеспечивают проведение сушки в автоматическом режиме, но при подключении компьютера, ноутбука, возможности работы со статистическими данными их объемом и степень визуализации на большом экране выроста- ют на порядки;
- позволяет хранить, обрабатывать, редактировать неограниченное количество режимов сушки, передавать режимы сушки и параметры управления;
- позволяет проводить удаленное ручное управление исполнительными устройствами сушильной камеры;
- обеспечивает снятие параметров сушильной камеры и древесины в случае аварийной ситуации для принятий дальнейших решений при продолжении сушки;
- обеспечивает гарантированный контроль и фиксацию данных по параметрам камеры и древесины как на рабочем месте оператора, так и удаленно, что позволяет руководителю непосредственно контролировать технологический процесс и при необходимости внести коррективы в действия сотрудников при каких-либо нештатных ситуациях, вплоть до перехода на дистанционный ручной режим управления.







Программа "Гелиос":
- считывает и отображает текущие измеряемые параметры камеры, позволяет производить просмотр и экспорт параметров процесса сушки в графической и табличной форме за определенный период времени;
- генерирует отчеты для фитосанитарной службы установленного образца.





Управление сушильной камерой. Программа "Гелиос"







Оповещение о неполадках и отклонениях в работе сушильных камер может производиться по электронной почте и СМС-сообщениями на мобильный телефон с широкими возможностями настройки в необходимом объеме информированности, как для оператора, так и для руководителя предприятия.

Программа "Гелиос" позволяет проводить наблюдение и управление процессом сушки через Интернет-браузер с любого компьютера или телефона через web-интерфейс, функционально аналогичный стационарной программе "Гелиос". При реализации данной опции требуется постоянное подключение компьютера на рабочем месте оператора к интернету.




Демо-версия web-интерфейса программы "Гелиос".


Демо-версия с данными из реальной камеры.
Отображение текущих параметров камеры и архива в виде графика или таблицы,
на русском или английском языке.
