СУШИЛЬНЫЕ КАМЕРЫ ДЛЯ ДРЕВЕСИНЫ
Перед тем как дать в понимание, какие работы по проектированию, изготовлению, монтажу сушильных камер мы выполняем, и предложить Вашему вниманию оборудование, выпускаемое нашим предприятием, определим некоторые основные критерии, подходы и терминологию при организации сушильного хозяйства.

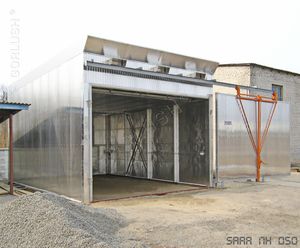

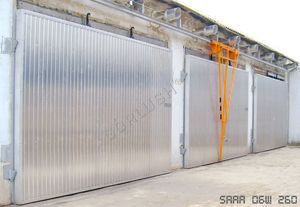

Цельнометаллическая сушильная камера.
Киевская обл. пгт. Калиновка.





Сушильные камеры или комплексы, (стеновые ограждения, перекрытие, дверные панели, которых изготовлены из замкнутых коробов с утеплителем с облицовкой снаружи профнастилом или из сэндвич-панелей. Конструкция в зависимости от габаритов и конструкторских решений могут иметь каркас или нет), предлагаем называть цельнометаллическими сушильными камерами.

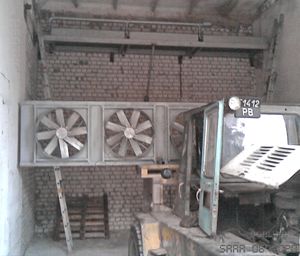

Сушильная камера из строительных материалов.
Ровенская обл. пгт. Клевань.





Сушильные камеры или комплексы, конструктивно отличающиеся (частично или полностью) от цельнометаллических сушильных камер, при строительстве которых были использованы кирпич, пеноблоки, древесина и другие строительные материалы, предлагаем называть сушильными камерами из строительных материалов.
Данная терминология из-за огромного многообразия конструкторских решений весьма условна, но вполне понятно делит реализацию сушильных проектов на две категории:
- цельнометаллические сушильные камеры или комплексы (на сегодняшний день это решение можно назвать высокотехнологичным и классическим);
- сушильные камеры или комплексы, построенные частично или полностью с использованием строительных материалов.
Сушильные камеры конструктивно по схеме загрузки можно разделить на две группы:
С фронтальной загрузкой - пакет формируют в любом определенном технологией перемещения пиломатериала на предприятии (под навесом, на площадке естественной сушки ...) а по готовности перемещают погрузчиком в камеру.

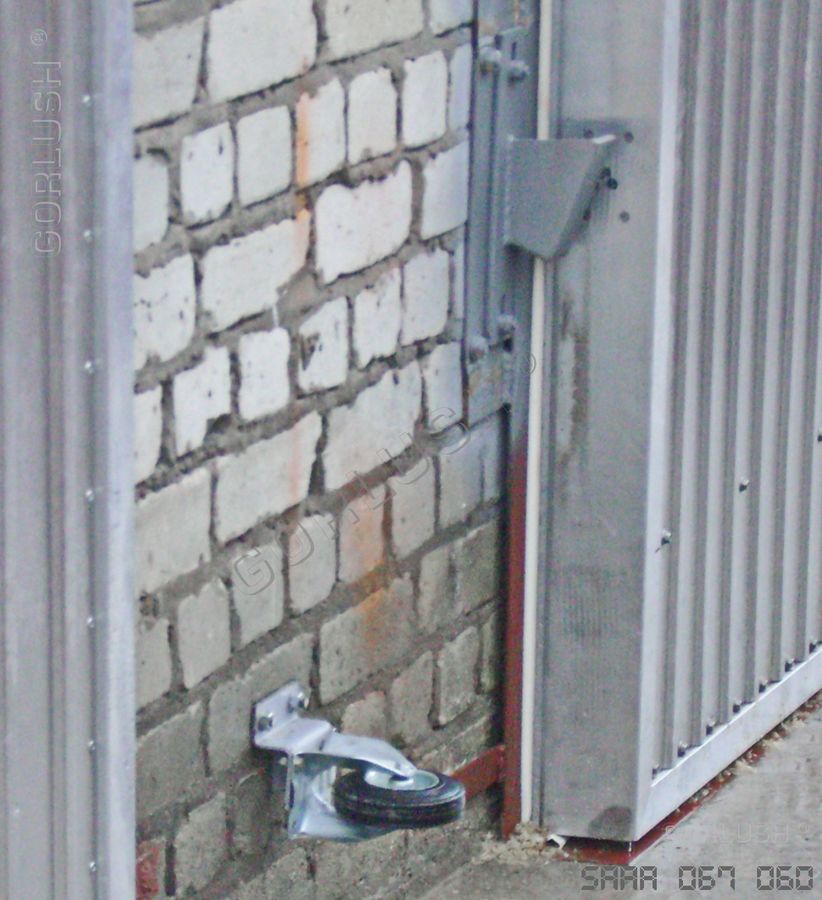

Проем ворот соответствует внутренним габаритам камеры, что очень функционально и удобно при загрузке камеры. Дверная панель сдвижная, иногда может быть складывающейся в вертикальной, а на сегодняшний день есть решения и в горизонтальной плоскости.
На сегодняшний день схема конвективной рециркуляционной сушильной камеры с фронтальной загрузкой при объемах сушки от 30 м. куб. является самой массовой схемой, что продиктовано удобством, низкой трудоемкостью загрузки и многими другими параметрами.
Можно сказать, что приобретение лесосушильной камеры или построение сушильного хозяйства предприятия на основе конструкции камеры с фронтальной загрузкой является почти во всех случаях предпочтительным и классическим решением.
С туннельной загрузкой - штабель непосредственно складывают в камере или формируют на тележке и после перемещают в камеру. Перед воротами иногда делают съемный сегмент рельсового пути.
Данная схема преимущественно используется при объеме штабеля до 30 м. куб. и изредка до 50 м. куб.
Схема реализуется при необходимости сушить небольшие объемы у небольших предприятий, где использование такой камеры полностью закрывает потребность предприятия в сухой древесине. А также на предприятиях с большой производительностью при необходимости вычленить из общего производственного цикла небольшой объем сушки другой породы или сортамента.
В недалеком прошлом это была массовая и единственная схема построения сушильного хозяйства на всех деревообрабатывающих предприятиях страны. С ней мы работаем при реконструкциях предприятий с таким наследием.
Загрузка камеры отличается высокой трудоемкостью.
СУШИЛЬНЫЕ КАМЕРЫ С ТУННЕЛЬНОЙ ЗАГРУЗКОЙ
Приведем ниже размерный ряд, используемый предприятием ГОРЛУШКО при консультациях и подготовке технического предложения Заказчику, когда необходимо изготовить фронтальные сушильные камеры или комплексы, или разработать и осуществить проект по модернизации или реконструкции в капитальных строениях для загрузок штабеля на 1-у камеру объемом более 30 м. куб.
Габаритные размеры, приведенные в данных таблицах, могу быть использованы деревообработчиками при самостоятельном проектировании и строительстве. Правильность данных мы гарантируем, выполнением более чем 980 заказов по изготовлению и поставке сушильных камер и комплектов оборудования для сушильных камер древесины.
Следует также отметить что сушильные камеры могут изготавливаться с нестандартными размерами, но эти отклонения должны обосновываться технологическими требованиями и индивидуальностью Вашего производства.

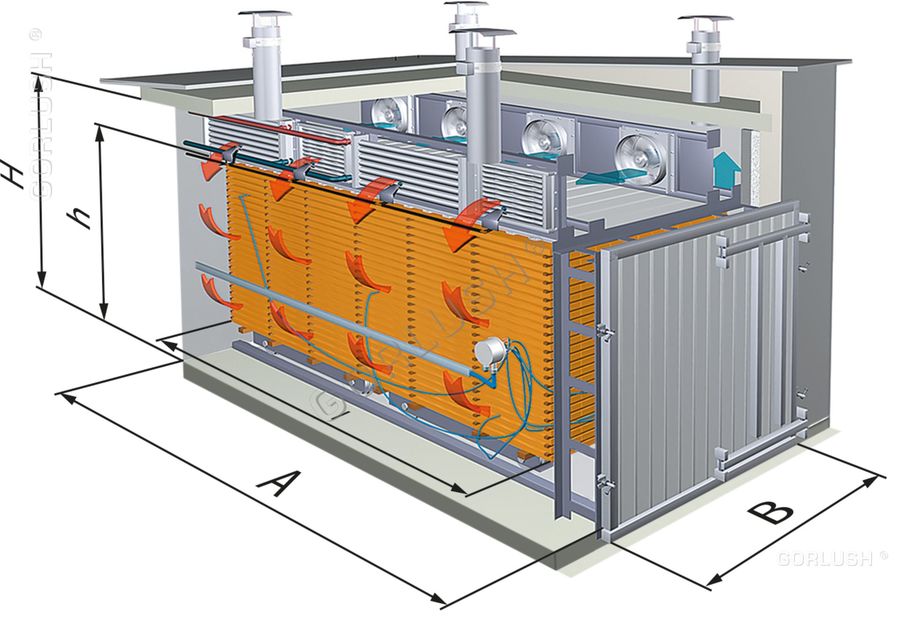

Схема сушильной камеры с туннельной загрузкой.
Ниже приведены таблицы, содержащие основные характеристики для 1-о рядных и 2-х рядных сушильных камер с туннельной загрузкой.
КСТ 10-4,5КСТ 14-6,5КСТ 20-9КСТ 27-13
КамераШирина × высота
(В×Н), мм
3000 × 3700
Глубина (А), мм49006500980013000
ШтабельШирина × высота
(b × h), мм
2000 × 2500
Длина (l), мм4500600045006000
Количество, шт1122
Объем, м³10142027
Электрическая мощность, кВт4,56912
Тепловая мощность, кВт5070100135
Сушильные камеры древесины 1- рядные.


КСТ 20-4,5КСТ 27-6,5КСТ 40-9КСТ 54-13
КамераШирина × высота
(В×Н), мм
5400 × 3900
Глубина (А), мм49006500980013000
ШтабельШирина × высота
(b × h), мм
2000 × 2500
Длина (l), мм4500600045006000
Количество, шт2244
Объем, м³20274054
Электрическая мощность, кВт9121824
Тепловая мощность, кВт100135200270
Сушильные камеры древесины 2- рядные.

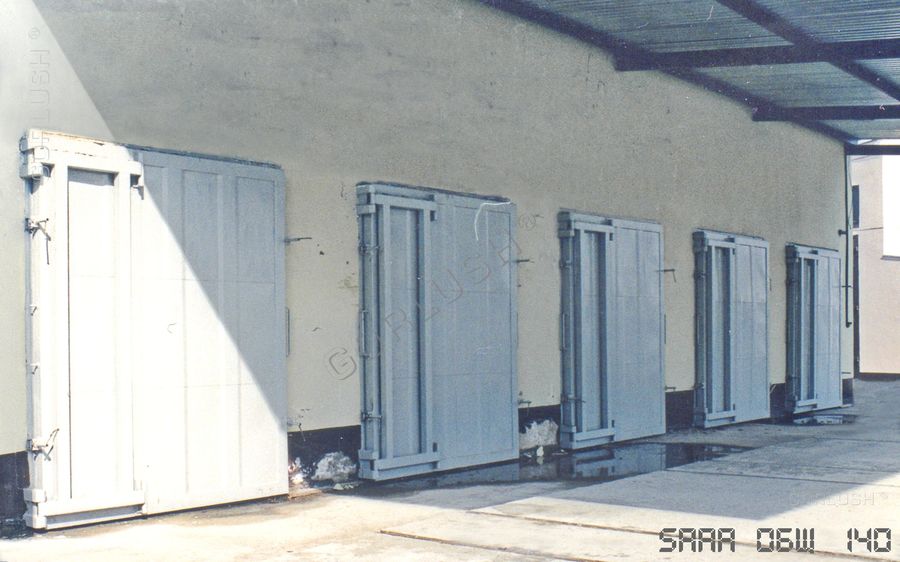

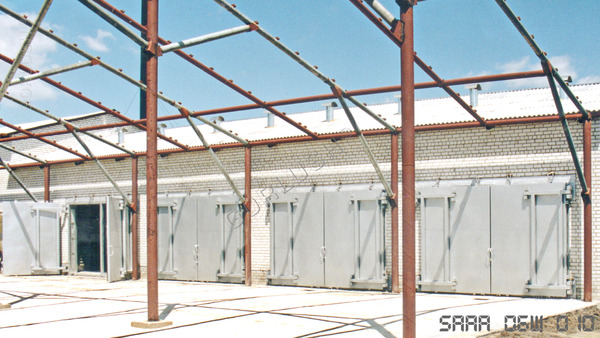

Примеры реализации нашим предприятием проектов сушильных камер и комплексов с туннельной загрузкой.



СУШИЛЬНЫЕ КАМЕРЫ С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ
За последние два десятилетия при строительстве сушильных камер для древесины объемом штабеля свыше 30 м. куб. доминирующей стала схема фронтальной загрузки, этому способствовали следующие факторы:
- широкое распространение фронтальных погрузчиков, фронтальные погрузчики стали меньше, маневренней, комфортнее в работе, экономичнее и надежнее;
- при возрастающих объемах сушки фронтальная загрузка позволяет резко снизить трудоемкость загрузки сушильной камеры и перемещения пиломатериала на предприятии;
- организация ворот в виде сдвижной панели и ее явные преимущества (низкая стоимость, надежность, обеспечение герметичности, отсутствие поворотных элементов).
Приведем ниже размерный ряд, используемый предприятием ГОРЛУШКО при консультациях и подготовке технического предложения Заказчику, когда необходимо изготовить сушильные камеры объемом до 30 м. куб. или разработать и осуществить проект по модернизации или реконструкции в капитальных строениях.
Габаритные размеры, приведенные в данных таблицах, могу быть использованы деревообработчиками при самостоятельном проектировании и строительстве. Правильность данных мы гарантируем, выполнением более чем 980 заказов по изготовлению и поставке сушильных камер и комплектов оборудования для сушильных камер древесины.
Следует также отметить что сушильные камеры могут изготавливаться с нестандартными размерами но эти отклонения должны обосновываться технологическими требованиями и индивидуальностью Вашего производства.
Если рассмотреть ряды размеров различных производителей сушильных камер, то Вы заметите, что они различаются незначительно и это следствие глубокой оптимизации конструкторских решений. Данный размерный ряд габаритных размеров разработан, оптимизирован сотрудниками предприятия ГОРЛУШКО на основании более чем 20-и летней работы в области изготовления лесосушильных камер и оборудования для них.
Необходимо отметить, что при одинаковых габаритных размерах загрузочного объема сушильной камеры величина " объема загрузки " у различных производителей, который постоянно фигурирует в названии камеры, может существенно отличаться. Поэтому нужно уточнять, что имеется в виду под термином " объем загрузки ". Мы считаем, что корректнее пользоваться термином " объем штабеля".

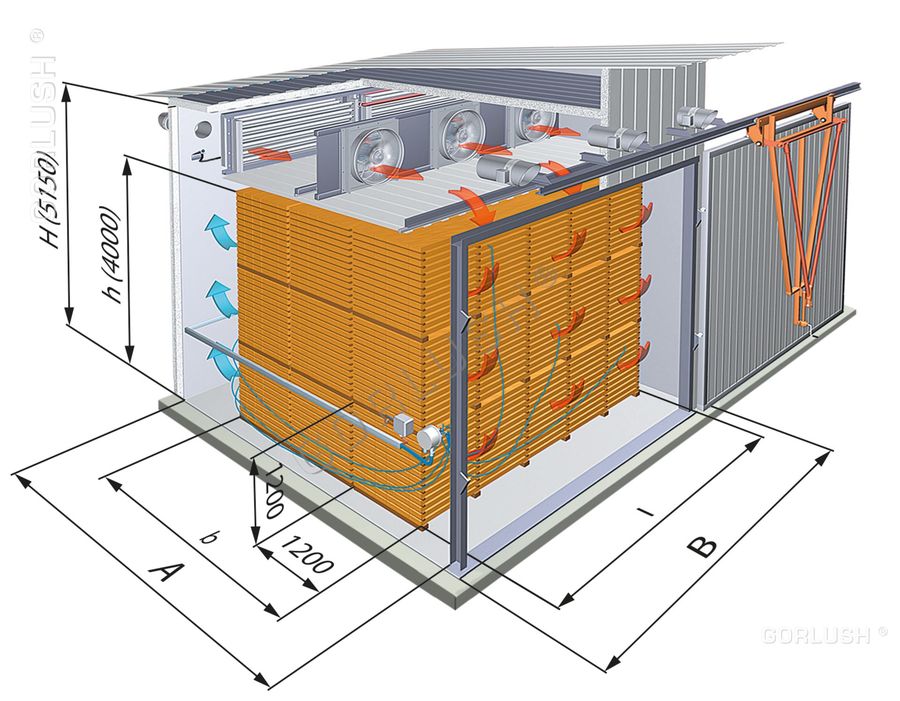

Схема сушильной камеры древесины с фронтальной загрузкой.



Ниже приведены таблицы, содержащие основные характеристики для камер шириной 5 метров, 6,5 метров, 9,8 метров
КСФ 30-5КСФ 40-5КСФ 50-5КСФ 60-5
КамераШирина × высота
(В×Н), мм
5000 × 5150
Глубина (А), мм6100735086009850
ПакетШирина × высота
× длина, мм
1200 × 1200 × 4500
Количество, шт9121518
ШтабельДлина × высота,
(l×h), мм
4500 × 4000
Ширина, (b), мм3800525066007950
Объем, м³30405060
Электрическая мощность, кВт12121515
Тепловая мощность, кВт90120150180
Лесосушильные фронтальные камеры
шириной 5 метров.


КСФ 40-6,5КСФ 50-6,5КСФ 60-6,5КСФ 80-6,5
КамераШирина × высота
(В×Н), мм
6500 × 5150
Глубина (А), мм6100735086009850
ПакетШирина × высота
× длина, мм
1200 × 1200 × 4500
Количество, шт9121518
ШтабельДлина × высота,
(l×h), мм
6000 × 4000
Ширина, (b), мм3800525066007950
Объем, м³40536680
Электрическая мощность, кВт12151818
Тепловая мощность, кВт120160200240
Лесосушильные фронтальные камеры
шириной 6,5 метров.


КСФ 60-10КСФ 80-10КСФ 100-10КСФ 120-10
КамераШирина × высота
(В×Н), мм
9800 × 5150
Глубина (А), мм6100735086009850
ПакетШирина × высота
× длина, мм
1200 × 1200 × 4500
Количество, шт18243036
ШтабельДлина × высота,
(l×h), мм
9800 × 4000
Ширина, (b), мм3800525066007950
Объем, м³6080100120
Электрическая мощность, кВт18212427
Тепловая мощность, кВт180240300360
Лесосушильные фронтальные камеры
шириной 9,8 метров.


ПРИМЕРЫ РЕАЛИЗАЦИИ ЦЕЛЬНОМЕТАЛЛИЧЕСКИХ СУШИЛЬНЫХ КАМЕР С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ
Отметим серьезные преимущества цельнометаллических сушильных камер древесины при организации сушильного производства на предприятии.

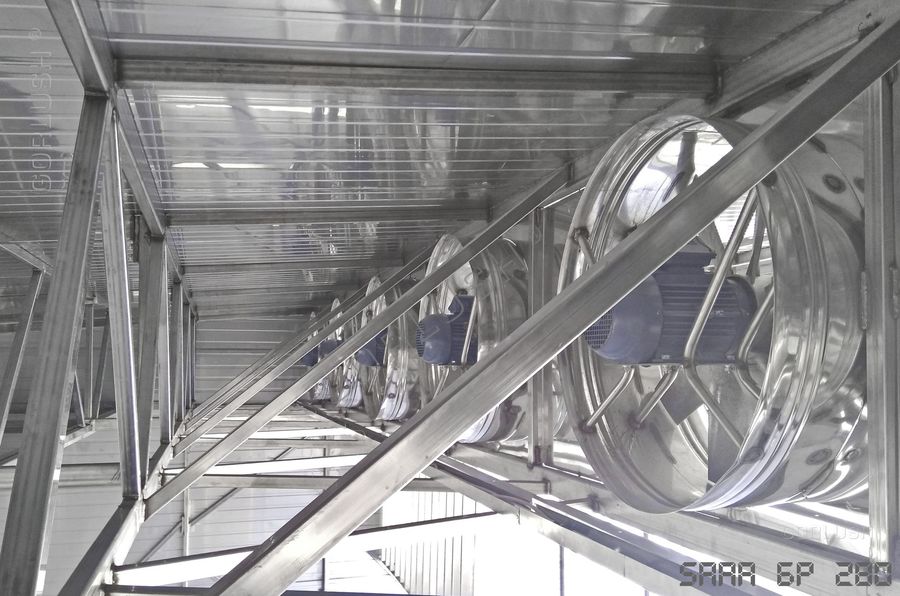

Цельнометаллические сушильные камеры (т.е. каркасная конструкция из алюминиевых или нержавеющих сталей, коробчатые замкнутые панели внутри, профнастил или гладкий лист из коррозионностойких материалов снаружи или сэндвич панели, утеплитель - пенополистирол, экструзионный пенополистирол, пенополиуретан, маты из минеральной ваты) имеют стабильные, гарантируемые, прогнозируемые и хорошо изученные теплотехнические свойства. Имеют гарантируемый плюс минус близкий к расчетному тепловой баланс и теплотехнические свойства.
Приведем ниже для примера некоторые из реализованных нами проектов цельнометаллических сушильных камер и комплексов с фронтальной загрузкой.
Отметим также, что на данной странице сайта, как и в любых рекламных материалах нашего предприятия используются изображения и видео исключительно построенных нами объектов, оборудования, изготовленного и смонтированного сотрудниками нашего предприятия.
Пример реализации нашим предприятием проекта сушильной камеры нестандартной конфигурации. Ширина 11,5 метров. Ограждающие конструкции - нержавеющие сэндвич-панели с полиуретановым наполнением, все элементы каркаса из нержавеющей стали. Объем загрузки 80 м. куб. Киевская обл., г. Бровары. В камере реализованы все наши разработки. Инверторный источник питания вентиляторов управляется аппаратно-программным комплексом " Гелиос ". Камера управляется дистанционно через наш сайт.



Пример реализации нашим предприятием комплекс из 2-ух лесосушильных камер шириной 5-ть метров. Объем загрузки 2 × 40 м. куб. Был изготовлен и смонтирован в 2006 году. После длительной эксплуатации уверенно выдержал демонтаж, переезд в г. Черкассы, монтаж. Сейчас уверенно работает.
Сушильная камера, ширина 6,5 метров, объем загрузки 80 м. куб., Житомирская обл., пгт. Лугины.

Прежде, чем перейти к освещению основной нашей специализации в области проектирования и производства лесосушильных камер, производства оборудования для сушильных камер древесины еще раз акцентируем внимание на таких преимуществах цельнометаллических сушильных камер, как низкий коэффициент теплопроводности и отсутствие водопоглощения у ограждающих конструкций, стабильные теплотехнические свойства. Это очевидно. Но при реализации проектов с цельнометаллическими сушильными камерами для получения максимального эффекта необходимо чтобы пол камеры являл собой хорошую теплоизоляцию и имел хорошую гидроизоляцию.
Надо также знать:
- что замокание или повышение влажности теплоизоляционных матов из минеральной ваты, а также оседание минеральной ваты под воздействием вибрации сильно снижают теплотехнические свойства камеры и приводят к увеличению энергозатрат;
- что возможно серьезное уничтожение пенополистирола грызунами, в минеральных матах грызуны также активно селятся. Невероятно, но имеет место уничтожение пенополистирола разливом растворителя или бензина;
- даже после незначительного возгорания привести камеру в нормальное состояние очень сложно.
Поэтому приняв решение об организации сушки древесины на своем предприятии в цельнометаллических сушильных камерах, Вы можете поиметь проблемы где угодно, но не со значительными расхождениями между ожидаемыми и расчетными сроками сушки и прогнозируемой стоимостью сушки древесины.


ПРИМЕРЫ РЕАЛИЗАЦИИ СУШИЛЬНЫХ КАМЕР С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ, ПОСТРОЕННЫХ С ПРИМЕНЕНИЕМ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
Довольно значительная часть деревообработчиков, проконсультировавшись, проведя собственные расчеты, принимает решения строить камеры капитальным способом. Принятию этого решения способствуют следующие факторы:
- деревообработчик или предприятие, обладая или купив объект недвижимости, видит в его составе здание, строение или его часть, которую можно использовать под сушильные камеры или комплекс. Зачастую при организации нового деревообрабатывающего предприятия руководители такие решения, о размещении сушильного хозяйства в капитальных зданиях, принимают еще на стадии приобретения объекта недвижимости;
- проведя сравнительный анализ по прогнозируемым срокам постройки, финансовым затратам, имея опыт проведения строительных работ, имея сотрудников, которых можно переключить на строительные работы, склоняется к решению строить капитальным способом;
- получившее широкое распространение и хорошо себя зарекомендовавшая технология утепления пенополистирольными плитами;
- массовое применение пено- и газоблоков. Необходимо отметить, что строения из данных блоков должны иметь внутри стен металлический каркас для крепления технологического оборудования и проема для ворот. Такое решение уже на практике в течении последних лет хорошо себя зарекомендовало;
- есть примеры, когда хозяйственник, имея полуразрушенные строения из кирпича, часть строений разбирает, другие достраивает и, имея свой микроколлектив строителей, достигает по стоимости строительства феноменальный результат;
- для части деревообработчиков имеет значение вопрос пожарной безопасности.
Схема сушильной камеры древесины с туннельной загрузкой.
Приведем ниже для примера некоторые из реализованных нами проектов сушильных камер и комплексов с фронтальной загрузкой пиломатериалов, построенных капитальным способом с применением строительных материалов.

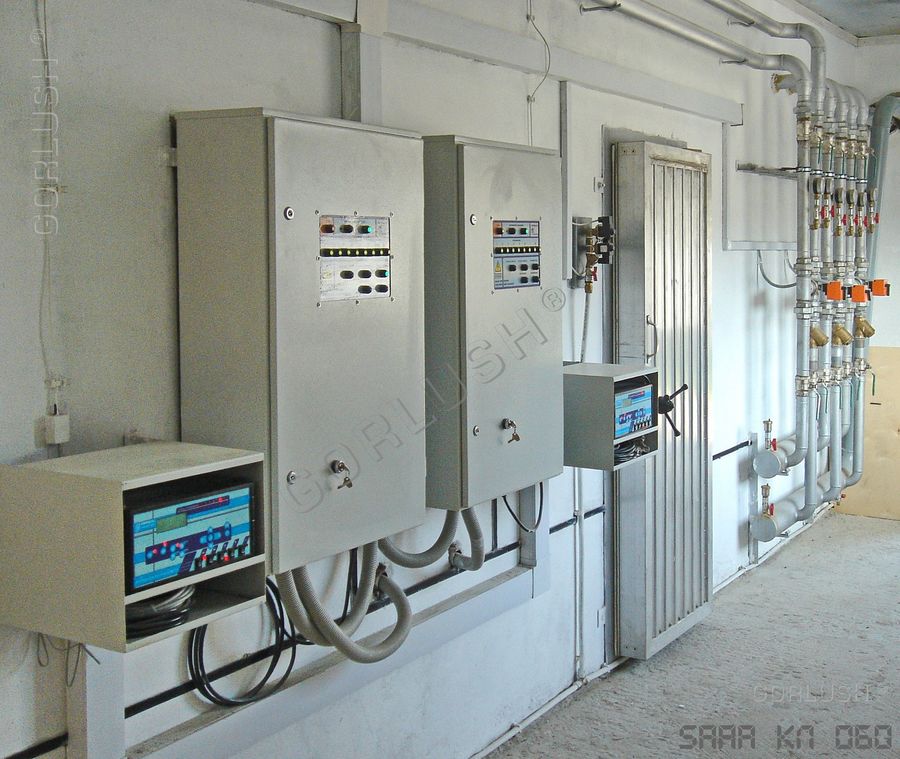

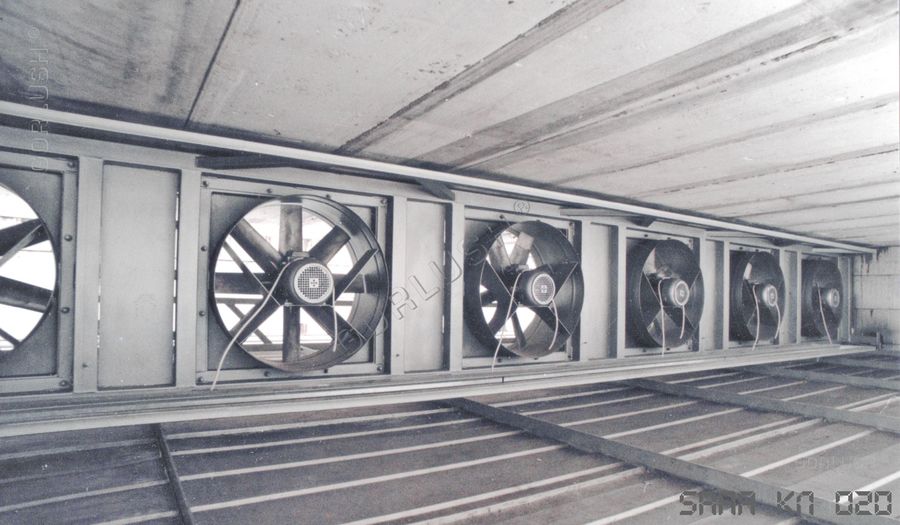

Сушильный комплекс. Гидроизоляция внутренней поверхности выполнена алюминиевым профнастилом - очень эффективное решение.



Сушильный комплекс. Ровенская область, пгт. Клевань.



Реконструкция. Сушильный комплекс.



Реконструкция. Сушильный комплекс. г. Луцк.



Некоторые из реализованных нами проектов сушильных камер и комплексов с фронтальной загрузкой пиломатериалов, построенных капитальным способом с применением строительных материалов.
Переходим от рекламы и теории к аспектам, имеющим практическое значение.




Строительство сушильной камеры из газо- или пеноблоков, получившее широкое распространение в последнее время.
Черниговская обл. пгт. Козелец.
