АСПИРАЦИОННЫЕ УСТАНОВКИ



Аспирационные установки СП - 5600, 7000, 9000 (фильтр в виде мешков, изготовленных из полиэфирного нетканого полотна плотностью 180...320 г/м², с производительностью, соответствующей цифровому индексу наименования). Предназначены для отделения стружки и пыли различного вида и размера при подключении к деревообрабатывающему оборудованию большой мощности и производительности, такому как четырехсторонние фрезерные, многопильные станки или группы стандартных станков (фуговальные, рейсмусные, фрезерные). Предназначены для подключения оборудования на локальном участке или в отдельном помещении;

Аспирационные установки СР - 5600, 7000, 9000 (фильтры в виде рукавов из материала, соответствующего свойствам удаляемой пыли, с производительностью соответствующей цифровому индексу наименования). Рукавные аспирационные системы средней производительности эксплуатируют в основном со шлифовальным, шлифовально-калибровальным оборудованием большой мощности. Специализация рукавных аспираций - отделение пыли, но они так же эффективно отделяют и стружку. Рукавные фильтра позволяют регенерацию и очистку фильтровального блока, что обусловило развитие и широкое распространение рукавного фильтровального оборудо-вания.

Данный вид оборудования также используется на предприятиях других отраслей промышленности, в том числе, и пищевой для обеспыливания технологического процесса.

Мы выпускаем собственные радиальные пылевые вентиляторы высокого давления с необходимыми характеристиками на уровне мировых стандартов. Имеем собственное производство рукавных фильтров. Разрабатываем и производим системы управления аспирационных систем.

При работе с нами Вы имеете возможность получать все консультации, согласования, иметь контроль за ходом выполнения Вашего Заказа, работая с одними и теми же специалистами.

Как предприятие-изготовитель мы не связаны в реализации своих технических решений сторонними поставками и можем обеспечить Заказчику абсолютно все необходимые конструктивные решения и потребительские свойства аспирационных установок.




Производи­тельность Мощность Накопитель Фильтр
СП - 5600 5600 м³/ч 5,5 кВт 1 биг/бег 11 м²
СП - 7000 7000 м³/ч 7 кВт 2 биг/бег 22 м²
СП - 9000 9000 м³/ч 11 кВт 2 биг/бег 22 м²
СП - 12000 12000 м³/ч 15 кВт 3 биг/бег 33 м²
СР - 5600 5600 м³/ч 5,5 кВт 1 биг/бег 26 м²
СР - 7000 7000 м³/ч 7,5 кВт 2 мешка 31 м²
СР - 9000 9000 м³/ч 11 кВт 2 мешка 46 м²
СР - 12000 12000 м³/ч 15 кВт 2 мешка 42 м²






Радиальные пылевые вентиляторы серии ВР, выпускаемые нашим предприятием, широко применяются в самых различных аспирационных системах деревообрабатывающих предприятий.

НАИМЕНОВАНИЕПроизводи­тельность, м³/часЧастота вращ. об/минМощность двигателя, кВт
ВР 3,5 (1,5-190-А)720 - 300028801,5
ВР 3,5 (2,2-220-А)1020 - 320028802,2
ВР 4 (3,0-240-А)1700 - 540028803,0
ВР 4 (4,0-280-А)1950 - 610028804,0
ВР 4 (5,5-280-А)1940 - 607828805,5
ВР 5 (7,5-280)6900 - 1100028807,5
ВР 5 (11-280)6900 - 11000288011,0
ВР 5 (11-315)10050 - 16000288011,0
ВР 5 (15-315)10050 - 16000288015,0
ВР 6 (18-350)9050 - 18000288018,0
ВР 6 (22-400)11050 - 21500288022,0
Вентилятор радиальный ВР 4 (4,0-280-A)
Вентилятор радиальный ВР 4 (5,5-280)

Вентилятор радиальный ВР 5 (7,5-280)

Вентилятор радиальный ВР 5 (11-280)

Вентилятор радиальный ВР 5 (11-315)

Вентилятор радиальный ВР 5 (15-315)








Аспирационные установки с фильтрами в виде мешков

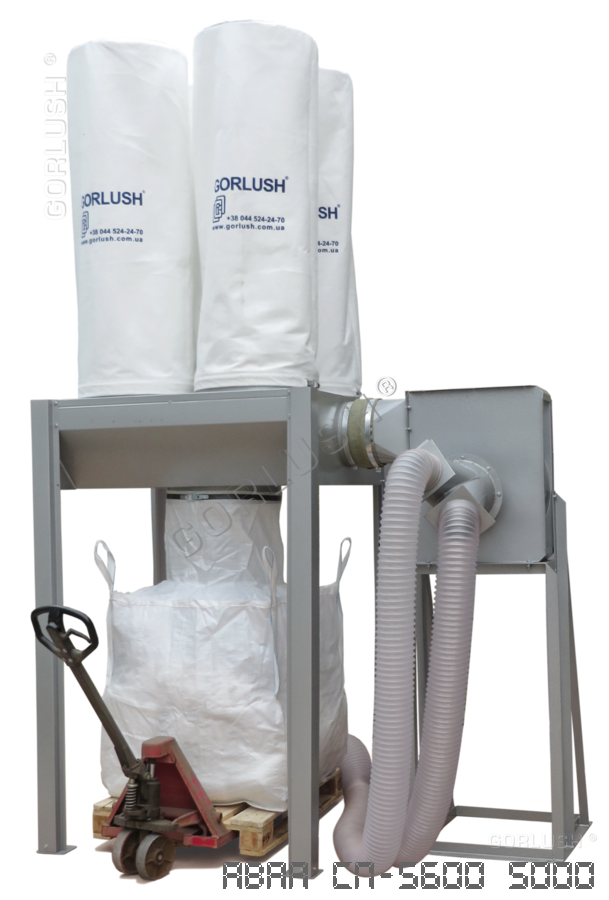

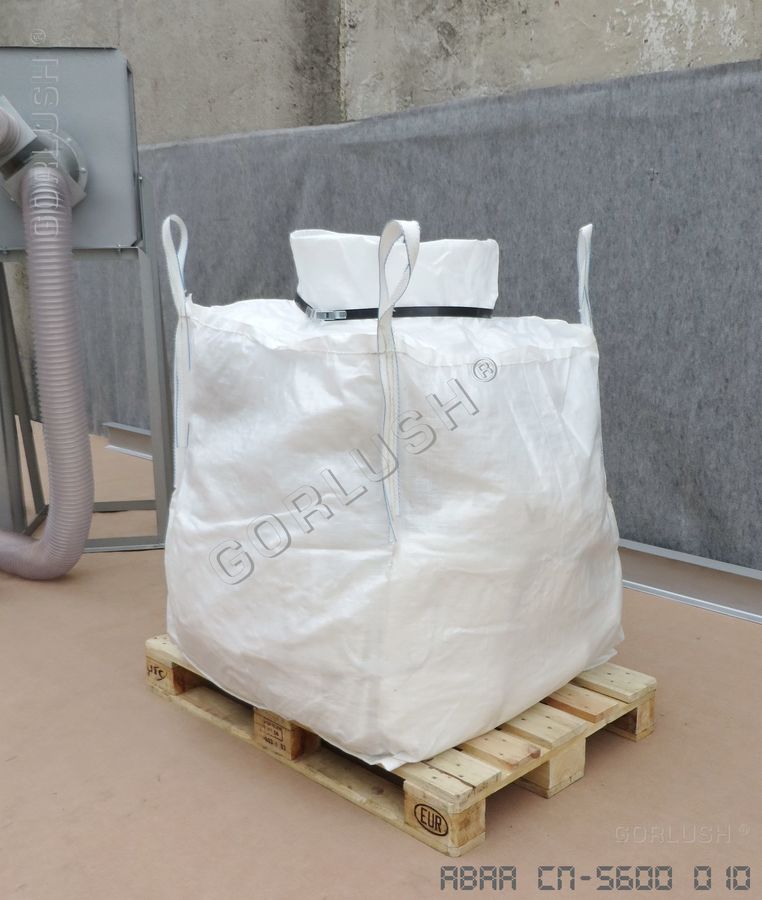

Аспирационная установка СП-5600


Аспирационная установка СП-5600 (фильтр в виде мешков, изготовленных из полиэфирного нетканого полотна) предназначена для отделения стружки и пыли различного вида и размера при подключении к деревообрабатывающему оборудованию большой мощности и производительности, такому как четырехсторонние фрезерные, многопильные станки или группы стандартных станков (фуговальные, рейсмусные, фрезерные). Предназначена для локального подключения оборудования, находящегося на отдельном участке или в отдельном помещении.

В комплект поставки (в цену) входит кнопка пуск-стоп с электромагнитным пускателем, тепловым реле защиты в исполнения IP 54 типа, непосредственно смонтированные на корпусе аспирации.

Краткие технические характеристики аспирации СП-5600:
- максимальная производительность (новые фильтры) ... 5600 м. куб./час;
- максимальная производительность (загрязненные фильтры) ... 4650 м. куб./час;
- площадь фильтров ... 11,2 м. кв.;
- количество всасывающих патрубков ... 4...7 шт Ø 125 (или в соответствии с требова-ниями Потребителя);
- номинальная частота вращения рабочего колеса ... 2860 об/мин;
- материал рабочего колеса ... алюминиевый сплав АК7ч ГОСТ 1583-89 ( или стальная сварная);
- мощность электродвигателя ... 5,5 кВт;
- род тока ... переменный, трехфазный.





Аспирационная установка СП-7000


Аспирационная установка СП - 7000 (фильтр в виде мешков, изготовленных из полиэфирного нетканого полотна) предназначена для отделения стружки и пыли различного вида и размера при подключении к деревообрабатывающему оборудованию большой мощности и производительности, такому как четырехсторонние фрезерные, многопильные станки или группы стандартных станков (фуговальные, рейсмусные, фрезерные). Предназначена для локального подключения оборудования, находящегося на отдельном участке или в отдельном помещении.

В комплект поставки (в цену) входит кнопка пуск-стоп с электромагнитным пускателем, тепловым реле защиты в исполнения IP 54 типа, непосредственно смонтированные на корпусе аспирации.

Краткие технические характеристики аспирации СП-7000:
- максимальная производительность (новые фильтры) ... 7000 м. куб./час;
- максимальная производительность (загрязненные фильтры) ... 6400 м. куб./час;
- площадь фильтров ... 22,4 м. кв.;
- количество всасывающих патрубков ... 4...7 шт Ø 125 (или в соответствии с требованиями Потребителя);
- номинальная частота вращения рабочего колеса ... 2860 об/мин;
- материал рабочего колеса ... алюминиевый сплав АК7ч ГОСТ 1583-89 (или стальная сварная);
- мощность электродвигателя ... 7,5 кВт;
- род тока ... переменный, трехфазный.

Чертежи аспирационной установки СП-7000





Аспирационные установки с рукавными фильтрами




Аспирационная установка СР-5600


Аспирационная установка СР - 5600 (фильтры в виде рукавов из материала, соответствующего свойствам удаляемой пыли). Рукавные аспирационные установки средней производительности эксплуатируют в основном со шлифовальным оборудованием большой мощности. Специализация - отделение пыли, но они так же эффективно отделяют и стружку. Рукавные фильтра позволяют проводить регенерацию и периодическую очистку фильтровального блока, что обусловило развитие и широкое распространение рукавного фильтровального оборудования.

Данный вид оборудования также используется на предприятиях других отраслей промышленности, в том числе, и пищевой для обеспыливания технологического процесса.

Краткие технические характеристики аспирации СР-5600:
- максимальная производительность (новые фильтры) ... 5600 м. куб./час;
- максимальная производительность (загрязненные фильтры) ... 4650 м. куб./час;
- площадь фильтров ... 26 м. кв.;
- количество всасывающих патрубков ... 4...7 шт Ø 125 (или в соответствии с требованиями Потребителя);
- номинальная частота вращения рабочего колеса ... 2860 об/мин;
- материал рабочего колеса ... алюминиевый сплав АК7ч ГОСТ 1583-89 ( или стальная сварная);
- мощность электродвигателя ... 5,5 кВт;
- род тока ... переменный, трехфазный.

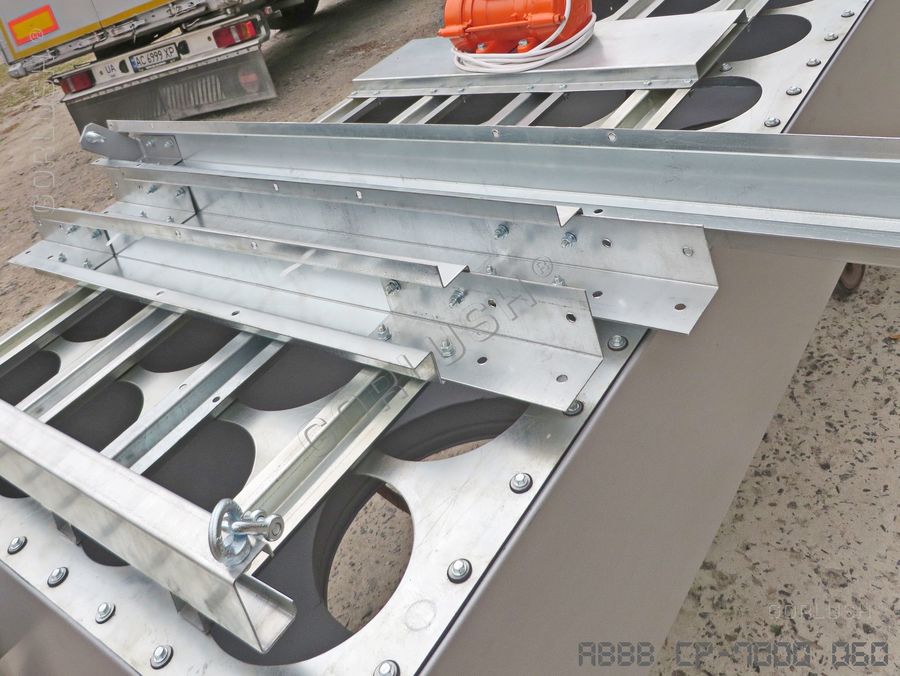

Аспирационная установка СР-7000


Аспирационная установка СР - 7000 (фильтры в виде рукавов из материала, соответствующего свойствам удаляемой пыли). Рукавные аспирационные установки средней производительности эксплуатируют в основном со шлифовальным оборудованием большой мощности. Специализация - отделение пыли, но они так же эффективно отделяют и стружку. Рукавные фильтра позволяют проводить регенерацию и периодическую очистку фильтровального блока, что обусловило развитие и широкое распространение рукавного фильтровального оборудования.

Данный вид оборудования также используется на предприятиях других отраслей промышленности, в том числе, и пищевой для обеспыливания технологического процесса.

Краткие технические характеристики аспирации СР-7000:
- максимальная производительность (новые фильтры) ... 7000 м. куб./час;
- максимальная производительность (загрязненные фильтры) ... 6650 м. куб./час;
- площадь фильтров ... 31,2 м. кв.;
- количество всасывающих патрубков ... 4...7 шт Ø 125 (или в соответствии с требованиями Потребителя);
- номинальная частота вращения рабочего колеса ... 2860 об/мин;
- материал рабочего колеса ... алюминиевый сплав АК7ч ГОСТ 1583-89 ( или стальная сварная);
- мощность электродвигателя ... 7,5 кВт;
- род тока ... переменный, трехфазный.


Чертежи СР-7000
