Вентиляторы осевые и радиальные
Предназначены для перемещения воздуха, газовых и паровоздушных смесей в больших объемах, агрессивность которых по отношению к углеродистым сталям обыкновенного качества и алюминиевым сплавам не превышает агрессивность воздуха с температурой от - 40ºС до +40ºС для вентиляторов общего назначения, до+45ºС для тропического исполнения и до+75ºС для вентиляторов специального назначения, не содержащих пыли и других твердых смесей более 10мг./м. куб., а также липких веществ и волокнистых материалов.

 Вентиляторы общего назначения применяются в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей. Вентиляторы специального назначения применяются для обеспечения циркуляции сушильного агента в лесосушильных рециркуляционных конвективных камерах, блоках подготовки воздуха вентиляции, в воздушно-отопительных и отопительно-вентиляционных установках, а так же для других целей деревообрабатывающего или другого производства с аналогичными условиями эксплуатации.

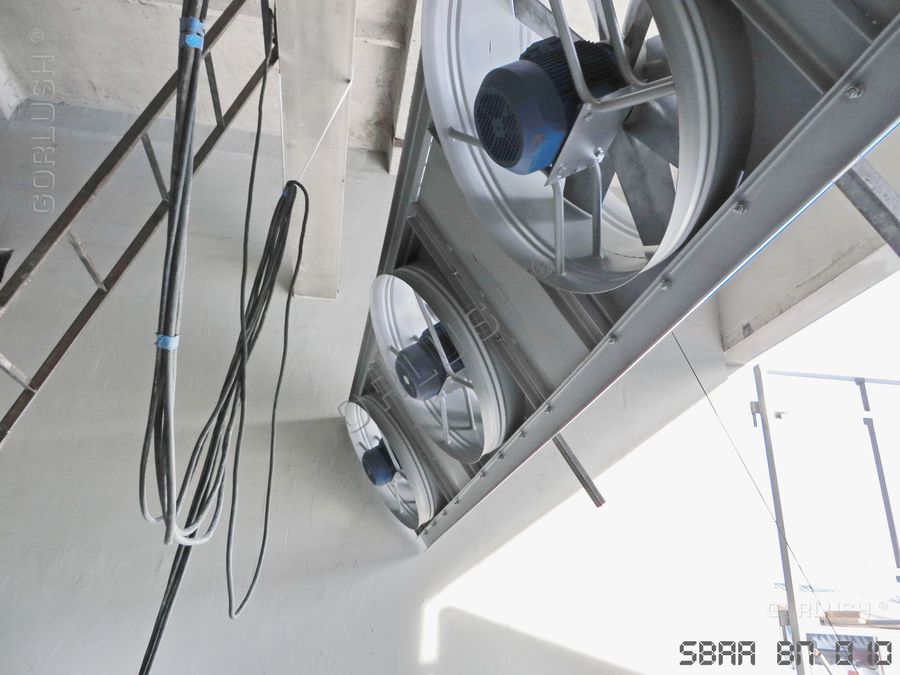

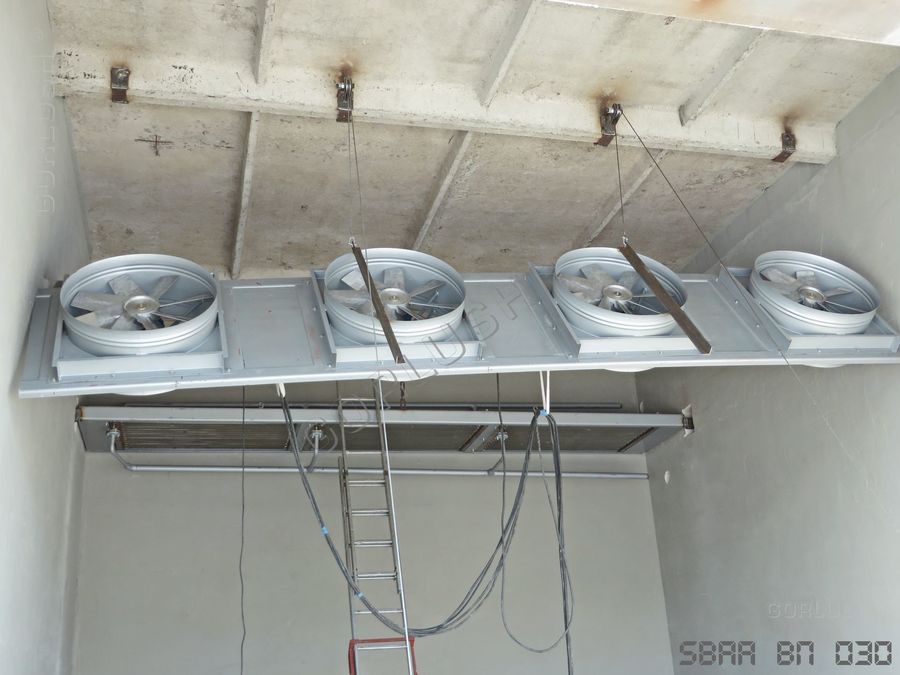

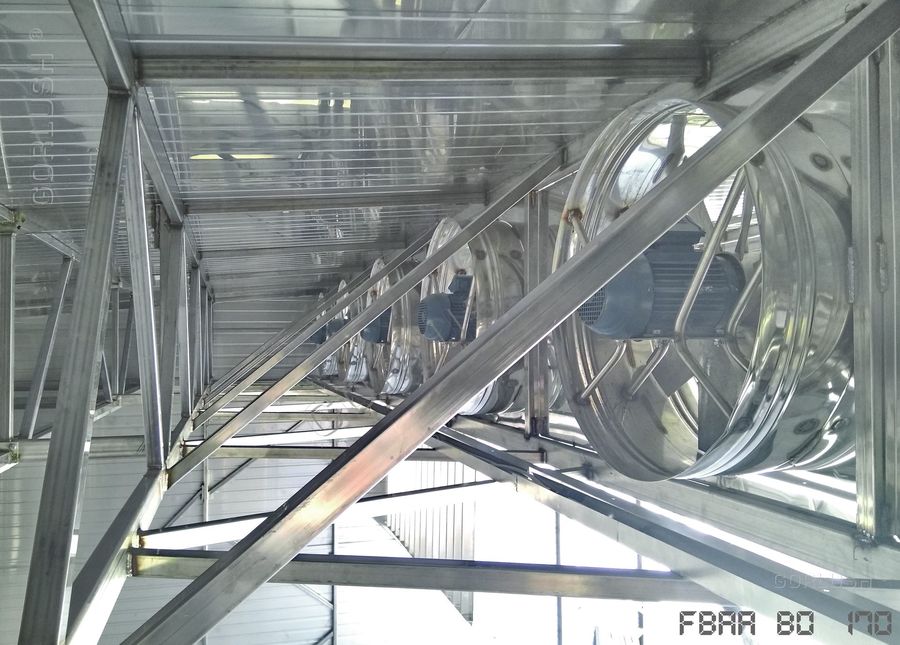

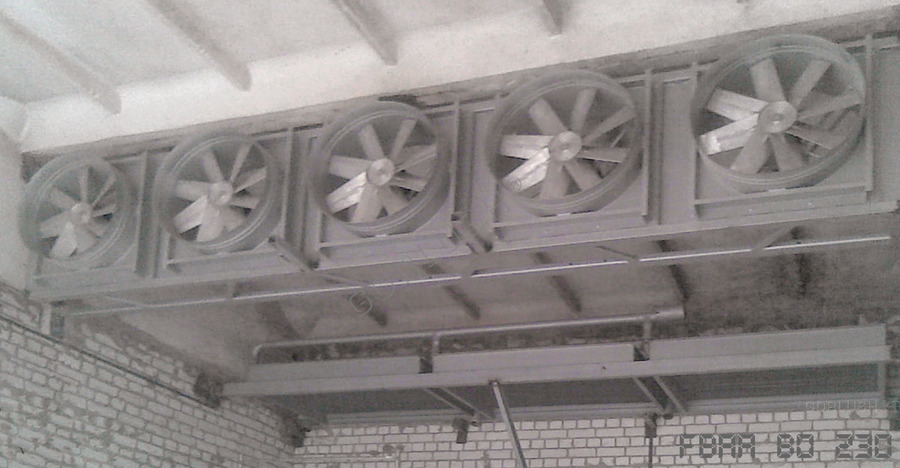

В лесосушильных камерах применяются, согласно ТУ У 29.2-21474050-001-2002, вентиляторы специального назначения с производительностью до 36 тыс. м3/час для получения скорости движения воздушного потока над поверхностью древесины в штабеле: - 1,8...2,8 м/сек для тонких или легко сохнущих пиломатериалов; - 0,6...1,2 м/сек для толстых или трудно сохнущих пиломатериалов.

Движение потока воздуха с данными скоростями создает оптимальные условия для сушки древесины. Продувка штабеля в двух направлениях позволяет получить более высокую равномерность сушки древесины по всему объему штабеля.

Предприятие “ГОРЛУШ КО” провело сертификационные испытания осевых вентиляторов на соответствие требованиям:

-ГОСТ 11442-90. Вентиляторы осевые общего назначения. Общие технические условия.
-ГОСТ 10616-90. Вентиляторы радиальные и осевые. Размеры и параметры.
-ДСТУ 3191-95. Оборудование для кондиционирования воздуха и вентиляции. Общие требования безопасности.
-ГОСТ 12.1.003-83. Шум. Общие требования безопасности.
-ГОСТ 12.1.012-90. Вибрационная безопасность. Общие требования.
-ГОСТ 12.2.028-84. Вентиляторы общего назначения. Методы определения шумовых характеристик.
-ТУ У 29.2-21474050-001-2002. Вентиляторы осевые ВО-18-260-6, ВО-14-260-8, ВО-14-260-10, осевые реверсивные ВО-14-290-6Р, ВО-12-280-8Р, ВО-12-280-10Р общего и специального назначения.

 По результатам испытаний в системе сертификации УкрСЕПРО получен сертификат соответствия №UA1.007.0017712-05.

Аэродинамические характеристики осевых вентиляторов

Обозначение
вентилятора
Производитель-
ность, м³/час
Полное
давление, Па
Мощность,
двигателя кВт
Частота врв-
щения, об/мин
Масса,
 кг
ВО№4 5 000-8 000 120-240 1,1 2880 35
ВО№5 6 000-12 000 180-280 1,5 1480 55
ВО№6 10 000-16 000 200-350 1,5 1480 60
ВО№8 14 000-26 000 250-450 3,0 1480 80
ВО№10 20 000-35 000 220-400 4,0 980 90
Обозначение
вентилятора
A B H D C L L1
ВО№4 155 53 530 400 600 400 85
ВО№5 190 630 630 510 360 128 85
ВО№6 220 720 720 610 360 128 85
ВО№8 286 920 920 790 420 158 105
ВО№10 351 1114 1114 1010 420 158 105

  Электродвигатели общепромышленного назначения, используемые при комплектации вентиляторов специального назначения для лесосушильных камер проходят 100% контроль и доработку, включающую в себя:

-замену подшипников качения на подшипники более высокого класса точности;
-замену смазки подшипников на специализированую смазку с высокой температурой каплепадения 500...550 ºС);
-повторную пропитку лобовых обмоток статора;
-дополнительную фиксацию статора и ротора от возможного проворота при работе в реверсивном режиме..

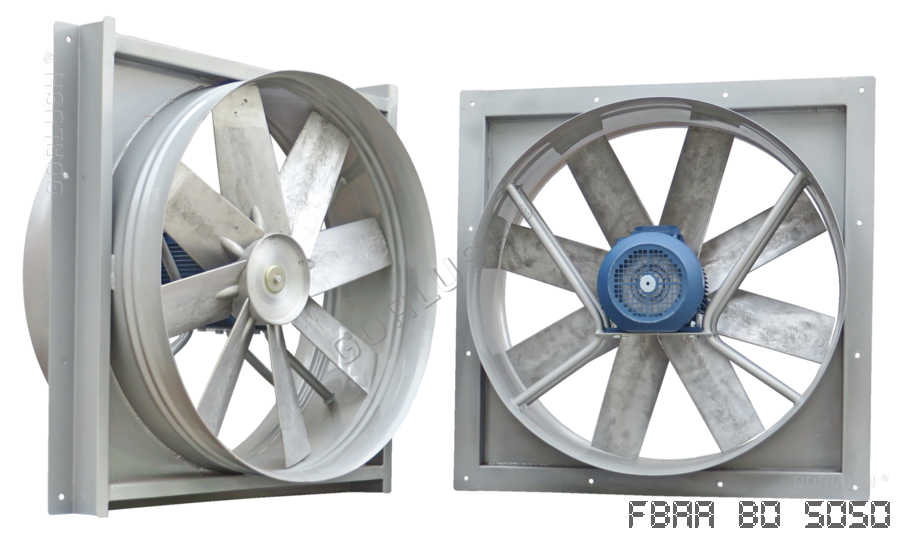

  Лопатки вентилятора при сборке могут быть установлены под любым углом атаки, что позволяет без дополнительных затрат получать вентиляторы с необходимыми характеристиками.
  Крыльчатка осевого вентилятора специального назначения изготавливается из алюминиевого коррозионностойкого сплава.
  Корпус вентилятора из конструкционной стали с двухслойным защитным лакокрасочным покрытием. По заказу корпус может быть изготовлен из алюминиевого сплава или нержавеющей стали.


  Радиальные пылевые вентиляторы серии ВР и транспортные вентиляторы серии ВР-Т предназначены для перемещения воздуха, содержащего древесную стружку и пыль, в аспирационных сетях и системах пневмотранспорта деревообрабатывающих предприятий.

  Пылевые вентиляторы серии ВР могут устанавливаться перед аппаратами очистки воздуха.

  Уникальная геометрия рабочего колеса. Жесткий входной контроль поступающих электродвигателей. Идеальная балансировка. Применение в качестве материала рабочего колеса алюминиевого сплава АК5М2, что дает возможность использовать двигатели меньшей мощности по сравнению с другими аналогами. Универсальный корпус. Все выше названное делает центробежные вентиляторы от группы компаний «ГОРЛУШ КО» непревзойденным продуктом по аэродинамическим характеристикам, продолжительности безотказной работы, экономическим показателям.

Тип Мощность
двиг., кВт
Скорость
вращ., об/мин
А Б В Г Н D D1 h b
ВР-3,51,52880520620240260425340190125200
ВР-3,5М2,22870520620240260450340220125200
ВР-3,5Т1,52880520620240260400340160100200
ВР-4,03,02860590750255295510390240166280
ВР-4,0М4,02850590750255295535390280165280
ВР-4,0Т3,02860590750255295470390190125280
ВР-5,85,514508001000360385685580350230400
ВР-5,011,528708001000360385700580400230400



  Вентиляторы могут применяться на любых других предприятиях для перемещения воздуха, пылегазовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества и алюминиевым сплавам не превышает агрессивности воздуха.
Аэродинамические характеристики вентиляторов ВР-4,0М  (таблицаВР-4,0  ВР-4,0T  ВР-3,5M  ВР-3,5  ВР-5,0  (таблица
